Люки ЛУ(А30)-2-7-60 и Т(С250)-2-7-60 на шарнире: обзор конструкции и преимуществ изделий из ВЧ-50

При выборе люка для инженерных сетей учитывают не только класс нагрузки. На надежность и удобство эксплуатации также влияют материал отливки, жесткость конструкции, способ фиксации крышки и качество ее посадки в корпусе.

Люки ЛУ(А30)-2-7-60 и Т(С250)-2-7-60 объединяет несколько конструктивных решений:

• высокопрочный чугун ВЧ-50;
• усиленные ребра жесткости;
• шарнирное соединение;
• запорное устройство;
• прокладка EPDM;
• соответствие ГОСТ 3634-2019.

Модели предназначены для разных зон эксплуатации: ЛУ(А30) рассчитан на нагрузку до 30 кН, а Т(С250) — до 250 кН. При этом основные преимущества обеих моделей связаны именно с материалом и конструкцией.

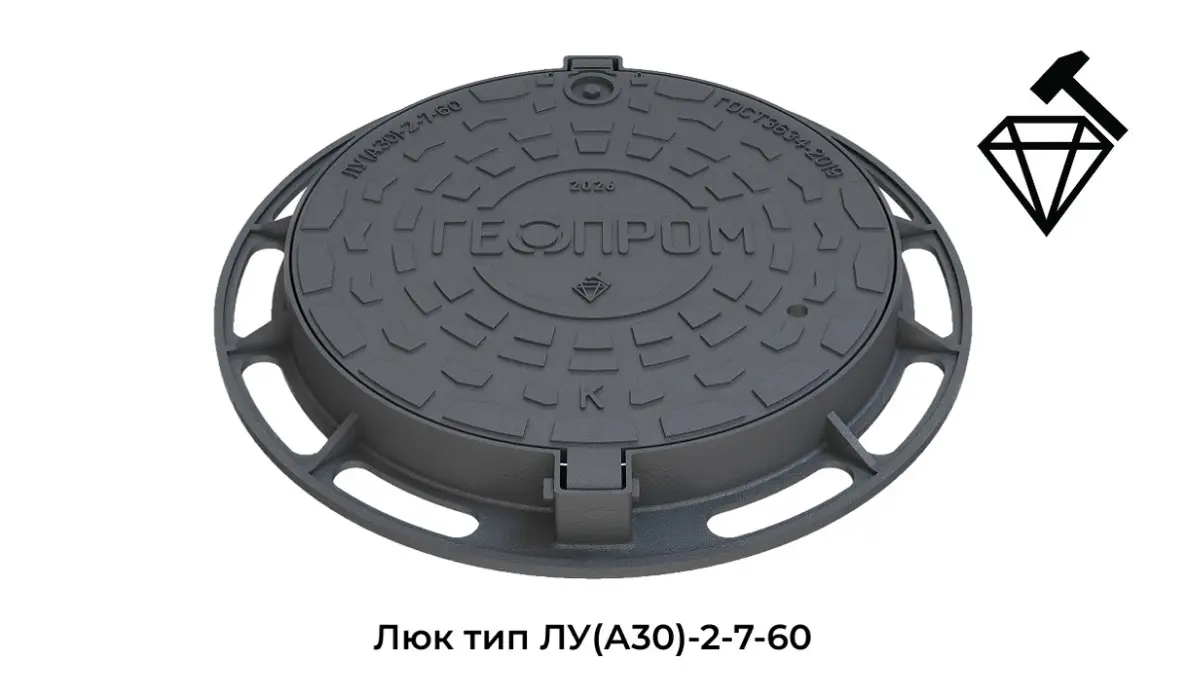

ЛУ(А30)-2-7-60 — легкий усиленный люк для территорий с невысокой эксплуатационной нагрузкой.

Он подходит для установки:

• на тротуарах;
• в парках и скверах;
• на пешеходных дорожках;
• во дворах жилых комплексов;
• на благоустроенных территориях возле коммерческих и общественных объектов.

Модель рассчитана на нагрузку до 30 кН и имеет размер лаза 600 мм. Шарнирное соединение упрощает открытие крышки, а сравнительно небольшая масса делает люк удобным для монтажа и последующего обслуживания.

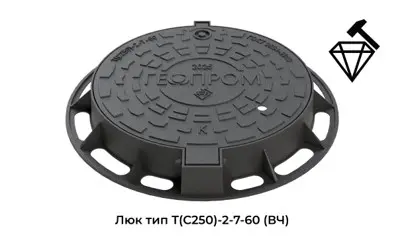

Т(С250)-2-7-60 — тяжелый люк, рассчитанный на нагрузку до 250 кН.

Модель применяется:

• на парковках;
• на внутренних проездах;
• на промышленных территориях;
• в зонах движения коммунальной техники;
• на складских и коммерческих объектах.

По сравнению с ЛУ(А30) тяжелый люк имеет более массивный корпус и увеличенную опорную плоскость. Такая конструкция предназначена для восприятия транспортных, динамических и повторяющихся нагрузок.

Почему используется высокопрочный чугун ВЧ-50

Обе модели изготовлены из высокопрочного чугуна ВЧ-50.

Главное отличие ВЧ от обычного серого чугуна СЧ заключается в форме графитных включений. В сером чугуне графит имеет преимущественно пластинчатую форму, а в высокопрочном — шаровидную.

Пластинки графита создают внутри материала участки концентрации напряжений. При сильном ударе или изгибе в таких местах легче возникают и распространяются трещины.

Шаровидные включения меньше нарушают металлическую структуру. Благодаря этому высокопрочный чугун лучше переносит ударные и динамические нагрузки и менее склонен к хрупкому разрушению.

Основные преимущества ВЧ перед СЧ

Повышенная ударная стойкость.
Высокопрочный чугун лучше переносит удары колес, наезд техники, падение тяжелых предметов и другие локальные воздействия.

Меньшая склонность к образованию трещин.
Шаровидная форма графита снижает концентрацию напряжений и препятствует быстрому распространению повреждений.

Более высокая пластичность.
Серый чугун при перегрузке может разрушиться резко. ВЧ способен воспринимать некоторую деформацию без немедленного раскалывания.

Устойчивость к циклическим нагрузкам.
Высокопрочный чугун лучше подходит для конструкций, которые регулярно испытывают повторяющиеся воздействия, например при проезде транспорта.

Возможность снизить металлоемкость.
Более высокие эксплуатационные характеристики ВЧ позволяют создавать прочные изделия с рациональной массой. Для люков это упрощает транспортировку, монтаж и открытие крышки.

Повышенная антивандальная устойчивость.
Изделие из ВЧ сложнее разбить сильными ударами, чем люк из более хрупкого серого чугуна.

При этом серый чугун остается подходящим материалом для стандартных условий эксплуатации. Однако там, где важны ударная стойкость, устойчивость к трещинам и интенсивным нагрузкам, высокопрочный чугун имеет заметное преимущество.

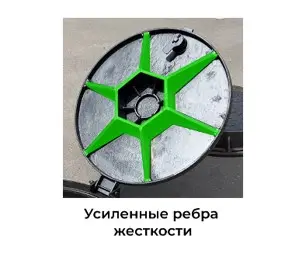

Усиленные ребра жесткости

На внутренней стороне крышек предусмотрены усиленные ребра жесткости.

Они распределяют воздействие по конструкции и уменьшают локальную деформацию крышки. Это позволяет:

• повысить сопротивление изгибу;
• сохранить геометрию изделия;
• уменьшить риск деформации;
• равномернее воспринимать нагрузку.

Для Т(С250) ребра особенно важны при транспортном воздействии. В ЛУ(А30) они создают дополнительный запас прочности при случайных ударах и неравномерной нагрузке.

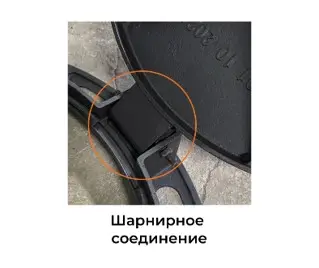

Шарнирное соединение

Крышка люка постоянно соединена с корпусом при помощи шарнира. При открытии ее не нужно полностью снимать и переносить в сторону.

Шарнирное соединение:

• упрощает обслуживание колодца;
• препятствует падению крышки внутрь;
• уменьшает риск неправильной установки после работ;
• предотвращает случайный вылет крышки из корпуса.

Для обслуживающего персонала это означает более быстрый и безопасный доступ к коммуникациям.

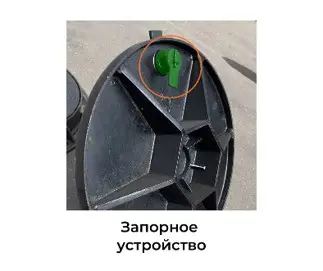

Запорное устройство

Запорное устройство фиксирует крышку в закрытом положении и ограничивает доступ посторонних лиц.

Оно помогает:

• защитить инженерные коммуникации;
• предотвратить несанкционированное открытие;
• снизить риск хищения крышки;
• повысить безопасность территории.

Шарнир и замок дополняют друг друга: шарнир удерживает крышку на корпусе, а запорное устройство фиксирует ее в закрытом положении.

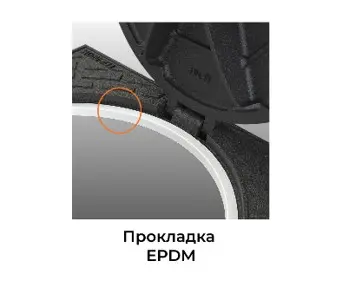

Прокладка EPDM

Между крышкой и корпусом устанавливается прокладка из EPDM. Она улучшает посадку крышки и исключает прямой контакт металлических поверхностей.

Прокладка:

• уменьшает металлический стук;
• снижает вибрации;
• препятствует появлению люфта;
• уменьшает износ контактных поверхностей;
• делает эксплуатацию люка менее шумной.

Это особенно важно для модели Т(С250), если она установлена на участке с транспортным движением. При каждом проезде крышка воспринимает кратковременную динамическую нагрузку, а прокладка смягчает контакт между металлическими элементами.

При этом EPDM не компенсирует ошибки монтажа. Если корпус установлен с перекосом или основание просело, прокладка не сможет полностью устранить люфт.

Соответствие ГОСТ 3634-2019

Обе модели соответствуют ГОСТ 3634-2019, который устанавливает требования к люкам смотровых колодцев и дождеприемникам.

Соответствие стандарту подтверждает, что при изготовлении учитываются требования к:

• конструкции;
• номинальной нагрузке;
• материалу;
• маркировке;
• качеству поверхности;
• испытаниям готового изделия.

При подборе люка необходимо учитывать не только его соответствие ГОСТ, но и проектные условия конкретного объекта: место установки, предполагаемую нагрузку, размеры колодца и интенсивность эксплуатации.

Кратко о преимуществах моделей

ЛУ(А30)-2-7-60 и Т(С250)-2-7-60 сочетают пять решений, важных для реальной эксплуатации:

1. ВЧ-50 повышает стойкость к ударам и снижает риск хрупкого разрушения.
2. Ребра жесткости помогают распределить нагрузку и сохранить форму крышки.
3. Шарнир упрощает открытие и удерживает крышку на корпусе.
4. Запорное устройство ограничивает доступ и дополнительно фиксирует конструкцию.
5. Прокладка EPDM уменьшает шум, вибрации и износ.

ЛУ(А30)-2-7-60 подходит для благоустроенных и пешеходных территорий, а Т(С250)-2-7-60 — для участков с более высокой и транспортной нагрузкой.

Специалисты компании ГЕОПРОМ помогут подобрать люк с учетом класса нагрузки, размеров колодца, типа инженерной сети и условий эксплуатации объекта.
