Фасонные детали трубопровода в ППУ изоляции. Обзор нашей продукции

При прокладке трубопроводов различного назначения широко применяются фасонные изделия.

Использование таких деталей позволяет реализовать самые сложные проекты, поскольку с помощью фасонных изделий можно менять направление и диаметр трубопровода, сохраняя при этом необходимый уровень надежности. Также с помощью фасонных изделий осуществляются подключения боковых веток и соединения различных коммуникаций.

Для уменьшения энергопотерь тепловые сети зачастую прокладывают в ППУ или ППМ изоляции.

Такие трубопроводы укладываются на специальные опоры для предотвращения нарушений изоляционных покрытий и компенсации возникающих нагрузок в трубопроводе.

Ввиду существующих сложностей с осуществлением изоляции непосредственно на месте монтажа трубопровода, мы выпускаем ряд нестандартных деталей трубопровода изолированных в заводских условиях.

Также мы производим металлоизделия в ПЭ и ОЦ оболочках.

ПК «ГЕОПРОМ», наряду с другими деталями трубопровода, в широком ассортименте, реализует фасонные изделия в ППУ изоляции, изготовляемые на собственном производстве на «Цивильском заводе металлоизделий» в Чувашской республике:

·         Изолированные отводы. Детали предназначены для изменения направления трубопровода и производятся из сварных конструкций с приваренными боковыми патрубками. Соосность всех элементов отвода обеспечивается использованием центраторов. ППУ-контур комплектуется медным проводом, присоединяемых к системе оперативного дистанционного контроля (СДОК).

·         Изолированные переходы . Применяются для изменения просвета трубопровода присоединения с трубой большего/меньшего диаметра. Переходный участок оборудуется слоем ППУ изоляции, позволяющим минимизировать теплопотери в месте соединения деталей.

·         Тройники в изоляции ППУ. Используются для монтажа подземных тепловых сетей. ППУ-оболочка не только обеспечивает снижение теплопотерь за счет низкой теплопроводности, но и защищает металлическую основу трубы от коррозии в результате контакта с грунтовыми водами. Тройниковый отвод присоединяется к основной трубе сварным способом, что гарантирует необходимую надёжность узла.

·         Тройниковые ответвления и параллельные тройники с теплоизоляционным контуром. Используются для тех же целей, что и тройники, но имеют более сложную конфигурацию отвода. У ответвлений отвод находится в плоскости перпендикулярной самому тройнику, у параллельных моделей отводящая труба идет вдоль оной из основных.

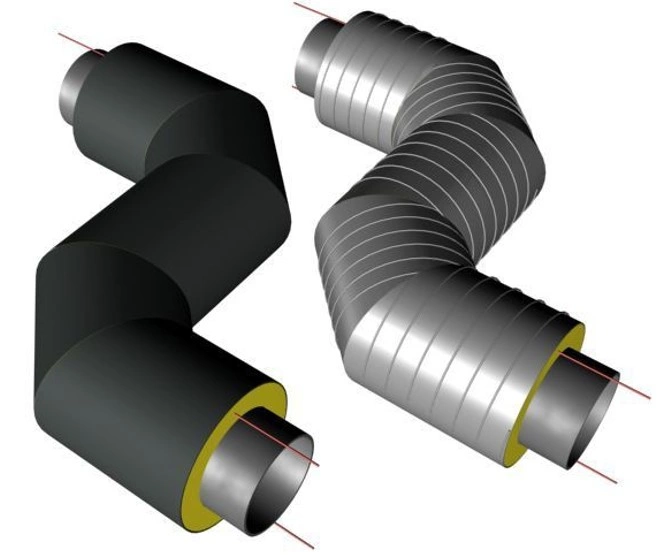

·         Z - образные элементы . Используются при бесканальной укладке подземных контуров теплосетей, обеспечивают компенсацию теплового перемещения контуров.

·         Неподвижные опоры. Используются для стабильного закрепления коммуникаций и для восприятия усилий, возникающих в контурах при температурных изменениях. Наличие ППУ-слоя обеспечивает уменьшение теплопотерь на участке установки опоры.

Все изделий данного типа производятся согласно требованиям ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия».

Размерная сетка изделий соответствует стандарту, однако при необходимости возможно изготовление деталей по индивидуальным размерам.
