Маркировка на крышках чугунных люков: расшифровка букв

Буквы на крышке чугунного люка обозначают вид подземной инженерной сети, к которой относится смотровой колодец. Такая маркировка помогает определить назначение коммуникаций без открытия люка и упрощает работу эксплуатационных и аварийных служб.

В обиходе буквенные обозначения иногда называют «городским кодом люка». Однако это не код города, а маркировка инженерной сети, предусмотренная ГОСТ 3634‑2019.

Что означают буквы на канализационных люках

Основные обозначения, которые наносят на крышки чугунных люков:

Перечень не является закрытым: по согласованию с заказчиком на крышке может быть указано другое обозначение, соответствующее назначению колодца. ГОСТ 3634‑2019 предусматривает размещение маркировки инженерной сети на наружной стороне крышки. Требования ГОСТ 3634‑2019

Что означает буква «К» на люке

Буква «К» обозначает бытовую или производственную канализацию. Такие люки устанавливают над смотровыми колодцами канализационных сетей. Надпись указывает назначение коммуникаций, но сама по себе не определяет класс нагрузки и место установки изделия.

Что означает буква «В»

Маркировка «В» применяется для водопроводных сетей. Она позволяет отличить водопроводный колодец от канализационного, теплового или кабельного.

Что означает буква «Д»

Буква «Д» указывает на дождевую канализацию или дренаж. Такие колодцы являются частью системы отвода дождевых и талых вод. При этом крышка люка закрывает смотровой колодец, а дождеприёмная решётка непосредственно принимает поверхностный сток.

Что означают обозначения «ТС», «ГТС» и «ГКС»

Маркировка «ТС» используется для колодцев тепловых сетей.

Обозначение «ГТС» относится к городской телефонной сети. Конструкция люков ГТС может отличаться от обычных канализационных моделей и предусматривать внутреннюю защитную крышку и запорное устройство.

Аббревиатура «ГКС» означает городскую кабельную сеть. Не следует путать её с маркировкой «КК», которой обозначают кабельную канализацию.

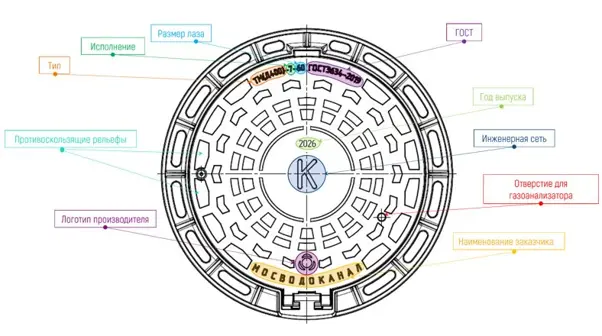

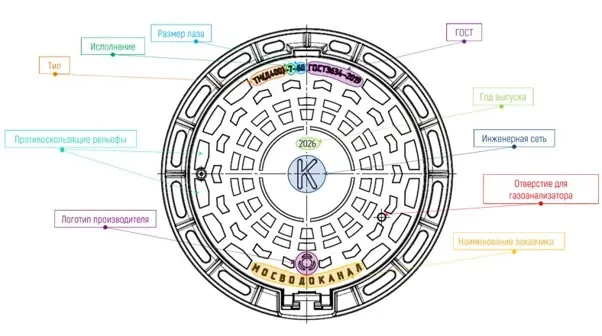

Какие ещё данные наносят на крышку люка

Согласно ГОСТ 3634‑2019, на наружной поверхности крышки должны быть указаны:

• условное обозначение изделия;
• назначение инженерной сети;
• наименование или товарный знак изготовителя;
• год изготовления.

Маркировка должна быть чёткой и сохраняться в течение срока эксплуатации изделия. Её расположение и способ нанесения определяет производитель. При этом рельеф крышки и нанесённые обозначения не должны снижать устойчивость колёс транспорта к проскальзыванию.

Важно учитывать, что крупная буква «К», «В» или «Д» сообщает только о назначении сети. Тип люка и допустимую нагрузку определяют по полному условному обозначению.

Например, маркировка Т(С250)-К-60 указывает на тяжёлый люк для канализационной сети с номинальной нагрузкой 250 кН и диаметром проёма 60 см. Фактическое условное обозначение конкретной модели может дополнительно содержать номера вариантов конструктивного исполнения.

Маркировка чугунных люков ПК «ГЕОПРОМ»

ПК «ГЕОПРОМ» производит чугунные люки для канализационных, водопроводных, тепловых, кабельных и других инженерных сетей. В ассортименте представлены модели из серого чугуна СЧ‑20 и высокопрочного чугуна ВЧ‑50 различных типов и классов нагрузки — от Л(А15) до изделий для участков с интенсивным транспортным движением.

По согласованию возможно изготовление крышек с требуемым обозначением инженерной сети, логотипом эксплуатирующей организации, названием объекта или индивидуальным рисунком. При подборе люка необходимо учитывать не только маркировку на крышке, но и расчётную нагрузку, место установки, материал, размеры корпуса и особенности запорного устройства.
