Квадратный люк под плитку и брусчатку: выбор конструкции и монтаж

При благоустройстве парков, дворов, пешеходных зон и общественных пространств люк должен обеспечивать безопасный доступ к инженерным коммуникациям и одновременно вписываться в геометрию покрытия.

Квадратная форма удобна при работе с плиткой и брусчаткой: прямые стороны корпуса проще совместить с линиями мощения. Это позволяет сохранить аккуратный рисунок покрытия и уменьшить количество сложных примыканий.

Однако форма — только один из параметров. Надёжность узла зависит от класса нагрузки, материала люка, конструкции корпуса, состояния основания и качества монтажа.

Что подразумевают под квадратным люком

В проектной документации и коммерческих запросах выражение «квадратный люк» может обозначать разные конструкции:

• люк с квадратным корпусом и круглой крышкой;
• люк с квадратным корпусом и квадратной крышкой;
• люк с квадратным проходным отверстием;
• люк с корпусом, установленным на бетонное основание;
• заполняемую крышку под плитку или другой материал покрытия.

Эти варианты не являются взаимозаменяемыми. При заказе необходимо указывать размеры корпуса, форму и размер проходного отверстия, тип крышки, класс нагрузки и способ установки.

Почему квадратная форма удобна при мощении

Тротуарная плитка и брусчатка укладываются по прямолинейной сетке. Квадратный корпус легче совместить с этой геометрией, чем круглый.

Такое решение помогает:

• сохранить направление рядов;
• уменьшить количество фигурно подрезанных элементов;
• сформировать ровное примыкание покрытия к корпусу;
• аккуратно выделить границу инженерного узла;
• упростить восстановление покрытия после обслуживания.

При этом утверждение, что квадратный люк всегда устанавливается совершенно без подрезки плитки, некорректно. Необходимость подрезки зависит от размеров корпуса, формата плитки, схемы раскладки и положения колодца.

Квадратная форма обычно упрощает примыкание и уменьшает объём подрезки, но не отменяет предварительную раскладку покрытия.

Основные варианты конструкции

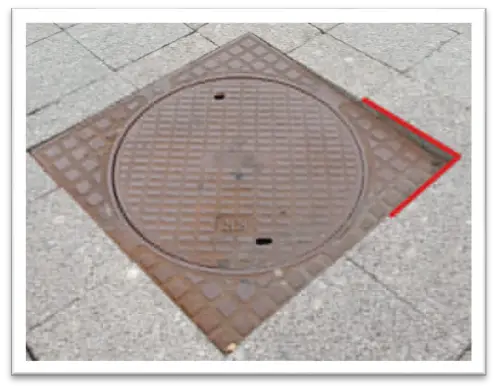

Квадратный чугунный люк

Квадратный чугунный корпус может комплектоваться квадратной или круглой крышкой. Чугун воспринимает эксплуатационную нагрузку, устойчив к ударам, истиранию, перепадам температуры и воздействию дорожных реагентов.

Такой вариант применяется на тротуарах, во дворах, на парковках, городских проездах и промышленных территориях. Конкретная зона установки определяется классом нагрузки.

Люк с забетонированным корпусом

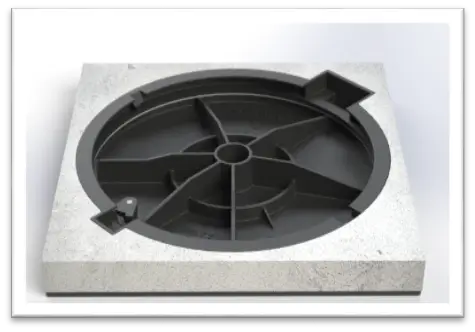

Забетонированный корпус представляет собой готовый конструктивный элемент, в котором металлическая часть объединена с бетонным основанием.

Бетонное основание увеличивает площадь передачи нагрузки и упрощает формирование устойчивого посадочного узла. Такое решение особенно актуально:

• при реконструкции существующего колодца;
• при отсутствии подготовленного опорного основания;
• на участках с транспортной нагрузкой;
• при необходимости снизить риск перекоса и локальной просадки корпуса;
• при монтаже в мощёном или асфальтобетонном покрытии.

Забетонированный корпус не может сам по себе гарантировать отсутствие просадки. Долговечность узла зависит от подготовки основания, уплотнения грунта, правильной установки и соответствия конструкции фактической нагрузке.

Заполняемая крышка

В отдельных проектах применяются крышки, внутренняя часть которых заполняется плиткой, бетоном или другим материалом. После установки поверхность люка визуально объединяется с окружающим покрытием.

Такое решение востребовано в архитектурно значимых общественных пространствах. При его выборе необходимо учитывать массу заполненной крышки, удобство открывания и допустимую нагрузку.

Выбор класса нагрузки

Класс люка выбирается не по общему названию объекта, а по конкретной зоне установки и максимальной возможной нагрузке.

По ГОСТ 3634-2019 применяются следующие основные классы:

Для дворов и парковок нельзя выбирать люк только исходя из преобладания легковых автомобилей. Необходимо учитывать возможность заезда мусоровозов, пожарной техники, машин коммунальных служб и другой тяжёлой техники.

Если территория допускает движение транспорта, класс А15 применять нельзя.

Обозначение А30, встречающееся у отдельных производителей, не является самостоятельным классом ГОСТ 3634-2019. Если оно используется в маркировке продукции, его характеристики необходимо проверять по технической документации изготовителя.

Материал люка

Для изготовления квадратных люков применяют серый и высокопрочный чугун.

Высокопрочный чугун с шаровидным графитом ВЧ50 сочетает прочность и пластичность. Это позволяет создавать конструкции, рассчитанные на значительные эксплуатационные нагрузки, сохраняя удобство обслуживания.

При выборе материала необходимо учитывать:

• требуемый класс нагрузки;
• интенсивность движения;
• вероятность ударных воздействий;
• условия зимней эксплуатации;
• требования проекта;
• конструкцию крышки и корпуса;
• необходимость фиксации крышки.

Наличие ВЧ50 само по себе не определяет класс люка. Нагрузочная способность подтверждается конструкцией изделия, испытаниями и его маркировкой.

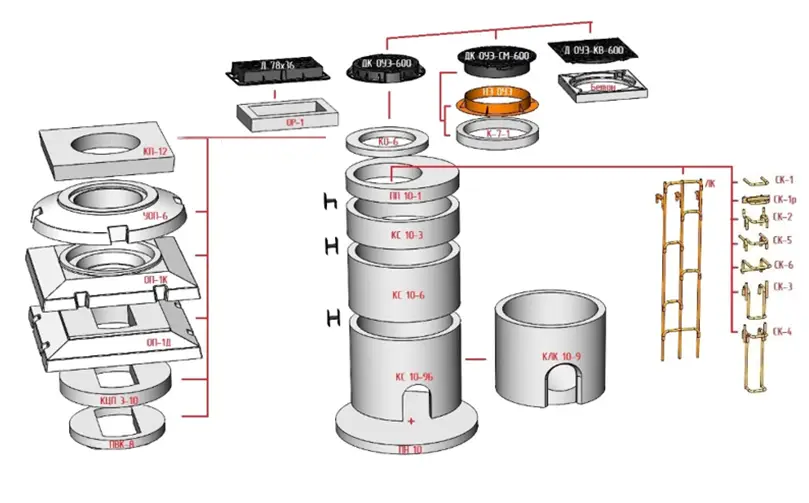

Можно ли установить квадратный люк на круглый колодец

Квадратный корпус может использоваться над круглой горловиной, но его нельзя устанавливать непосредственно на неподходящий опорный контур.

Нагрузка должна передаваться на несущую часть сооружения через предусмотренное проектом основание:

• опорную плиту;
• разгрузочную плиту;
• бетонный посадочный узел;
• переходную конструкцию;
• забетонированный корпус соответствующего размера.

Опора только на отдельные точки круглой горловины приводит к неравномерному распределению нагрузки, перекосу корпуса и разрушению покрытия.

Следовательно, заменить круглый люк квадратным можно, но совместимость определяется не формой старой крышки, а конструкцией всего опорного узла.

Подготовка основания

До начала монтажа необходимо проверить:

• размеры горловины;
• состояние опорной плиты;
• высотную отметку будущего покрытия;
• фактическую зону нагрузки;
• возможность равномерного опирания корпуса;
• расположение колодца относительно раскладки плитки;
• наличие уклонов для отвода воды.

Основание должно быть прочным, устойчивым и соответствовать проекту. Нельзя компенсировать значительные перепады высоты случайными обломками кирпича, плитки или непрочными слоями раствора.

Корпус должен опираться равномерно. Точечное опирание создаёт участки повышенного напряжения и может привести к расшатыванию люка.

Последовательность монтажа

Общая последовательность работ включает:

1. Обследование горловины и опорной конструкции.
2. Проверку размеров люка и посадочного места.
3. Подготовку и выравнивание несущего основания.
4. Установку корпуса по проектной отметке.
5. Проверку горизонтальности и равномерности опирания.
6. Закрепление или бетонирование узла предусмотренным проектом способом.
7. Укладку плитки или брусчатки с формированием аккуратного примыкания.
8. Проверку свободного открывания крышки.
9. Контроль устойчивости корпуса после завершения работ.

Верх люка должен соответствовать отметке окружающего покрытия. Выступающий корпус создаёт препятствие, а заниженный образует углубление, в котором скапливается вода и возникает ударная нагрузка от колёс.

Типовые ошибки

К распространённым ошибкам относятся:

• выбор недостаточного класса нагрузки;
• установка корпуса на неподготовленную горловину;
• точечное опирание вместо равномерной передачи нагрузки;
• отсутствие предварительной раскладки плитки;
• неправильная высотная отметка;
• монтаж квадратного корпуса непосредственно на круглый контур без переходного основания;
• применение непрочного раствора;
• отсутствие уплотнения прилегающих слоёв;
• блокирование крышки плиткой или раствором;
• размещение стыков покрытия без учёта границ корпуса.

Ошибки монтажа могут привести к перекосу крышки, разрушению мощения, образованию шума, просадке корпуса и необходимости повторного ремонта.

Фиксация крышки

На открытых городских территориях, парковках и во дворах целесообразно использовать конструкции с фиксацией крышки.

В зависимости от модели могут применяться:

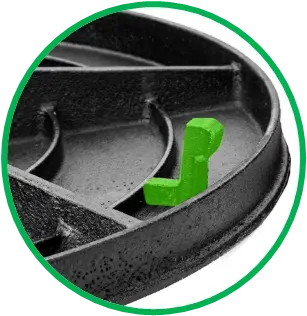

• защёлки;

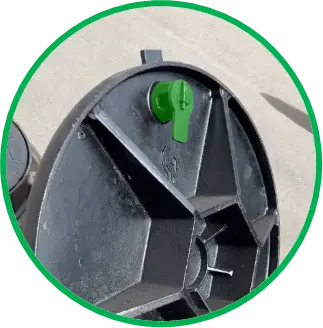

• запорные устройства;
• шарнирное соединение;
• сочетание нескольких способов фиксации.

Фиксация снижает вероятность самопроизвольного смещения крышки и несанкционированного доступа. Конкретное исполнение выбирается с учётом назначения сети и требований эксплуатирующей организации.

Как сформулировать заявку

Для точного подбора квадратного люка необходимо указать:

• назначение инженерной сети;
• форму и размеры горловины;
• размеры проходного отверстия;
• тип покрытия;
• зону установки;
• предполагаемую транспортную нагрузку;
• требуемый класс по ГОСТ 3634-2019;
• необходимость забетонированного корпуса;
• наличие защёлок, шарнира или запорного устройства;
• требуемую маркировку инженерной сети;
• количество изделий.

Если объект реконструируется, желательно приложить фотографии и фактические размеры существующего узла.

Вывод

Квадратный люк удобен для плиточного и брусчаточного покрытия, но его преимущество заключается не только во внешнем виде. Правильно подобранная конструкция упрощает примыкание покрытия, обеспечивает доступ к коммуникациям и передаёт эксплуатационную нагрузку на основание.

Надёжность узла определяется классом нагрузки, материалом, конструкцией корпуса и качеством монтажа. Особенно внимательно необходимо подходить к установке квадратного люка над круглой горловиной и к выбору основания для участков с движением транспорта.

ПК «ГЕОПРОМ» производит и поставляет квадратные чугунные люки, включая модели из высокопрочного чугуна ВЧ50, изделия с фиксацией крышки и конструкции с забетонированным корпусом. Подбор выполняется по параметрам объекта, требованиям ГОСТ 3634-2019 и проектной документации.
